Thermistore NTC revêtu d'époxy qualifié AEC-Q200 de 3,0 mm de diamètre maximal du corps
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Minsing |
| Certification: | IATF16949/ISO9001/CE/RoHS |
| Numéro de modèle: | Série MF5A-3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 100 pièces |
|---|---|
| Prix: | negotiable |
| Détails d'emballage: | Sac et boîte antistatiques |
| Délai de livraison: | 7-10 jours ouvrables |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 50 millions de morceaux par an |
|
Détail Infomation |
|||
| Type de fournisseur: | Fabricant d'origine | Nom du produit: | Thermistance NTC |
|---|---|---|---|
| Type de signal de sortie: | Type analogique | Code HS: | 8533400000 |
| Taille: | Φ1,0 ~ Φ4,5 mm | Valeur R: | 0.5KΩ-2000KΩ |
| Tolérance: | 0,5%,1%,2%,3%,5% | Valeur de B: | 3000-4500K |
Description de produit
Thermistance CTN à revêtement époxy qualifiée AEC-Q200, diamètre maximal du corps de 3,0 mm

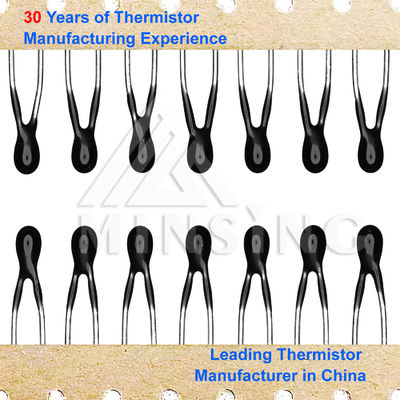

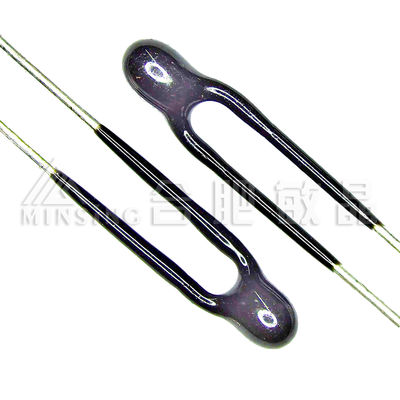

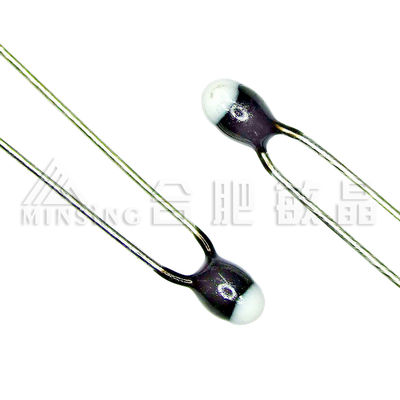

L'appareil se compose d'une puce avec deux fils solides en cuivre plaqué étain. Il est revêtu d'époxy noir et codé par couleur, mais non isolé.
Caractéristique du produit :
Revêtement époxy / Conception miniature / Fil nu et flexible / Réponse rapide
Application :
Détection, contrôle et compensation de température.
Par exemple, thermistances de détection de température d'air d'admission ou ECT dans les applications automobiles, éléments de capteur dans les applications industrielles et commerciales, systèmes de chauffage et systèmes industriels.
Montage :
Les thermistances conviennent à tous les processus d'assemblage standard tels que le sertissage, le soudage, le soudage et l'encapsulation dans des résines époxy ou silicones. Les paramètres et matériaux du processus d'assemblage doivent être choisis conformément au fil de connexion et au corps revêtu et validés dans l'application.
Explication des spécifications :
MJ MF 5A-3 -3470 -502 F
① ② ③ ④ ⑤ ⑥
① Minsing Co.,Ltd
② Thermistance CTN
③ Type de revêtement époxy série 5A-3
④ Valeur B (B 25/50℃) Exemple : 3470 : B 25/50℃ : 3470
⑤ Valeur de résistance standard à 25℃ (R25℃) :
Exemple : 502 : R25℃ 5KΩ, 103 : R25℃ 10KΩ, 104 : R25℃ 100KΩ
⑥ Précision d'interchangeabilité R25℃ :
F(±1%) ; G(±2%) ; H(±3%) ; J(±5%) ; K(±10%)
| Spécification | R25 comprise entre 0,5 KΩ et 2000 KΩ. MF5A peut être conçu sur mesure. (KΩ) | B25/50 comprise entre 0,5 KΩ et 2000 KΩ. MF5A peut être conçu sur mesure. (K) | Constante de dissipation | Constante de temps thermique | Plage de température de fonctionnement. |
| MJMF5A-□-347/395/385-202□ | 2 | 3470/3950/3850 |
dans l'air calme ≥ 2,1mW/℃ |
dans l'air calme ≤ 10s |
-40～+150℃ |
| MJMF5A-□-327/347/395-502□ | 5 | 3270/3470/3950 | |||
| MJMF5A-□-338/347/390-103□ | 10 | 3380/3470/3900 | |||
| MJMF5A-□-395/420/405-473□ | 47 | 3950/4200/4050 | |||
| MJMF5A-□-395/420/405-503□ | 50 | 3950/4200/4050 | |||
| MJMF5A-□-395/348-152□ | 1,5 | 3950/3480 | |||
| MJMF5A-□-397/418-104□ | 100 | 3970/4180 | |||
| MJMF5A-□-453-105□ | 1000 |
4530 |
□ Précision d'interchangeabilité R25℃, précision de la valeur B ±1% ±2% ±3% ±5%Valeur B comprise entre 3000 et 4500 K, et R25
℃ comprise entre 0,5 KΩ et 2000 KΩ. MF5A peut être conçu sur mesure.FAQ :
Indiquez-nous votre demande :
1. Application de la thermistance CTN : __________
2. Environnement de travail de la thermistance CTN : ________
3. Plage de température de fonctionnement : ___ ℃ à ___ ℃
4. Toute exigence concernant le matériau ou la dimension de la sonde du capteur : ______________
5. La valeur R : ___ K ohm ± ___ % à ___ ℃,
6. La valeur B : B(____ ℃/____ ℃) = _____ K ± ___ %
